供应产品
您所在位置:首页 > 供应产品 > TK3-20A

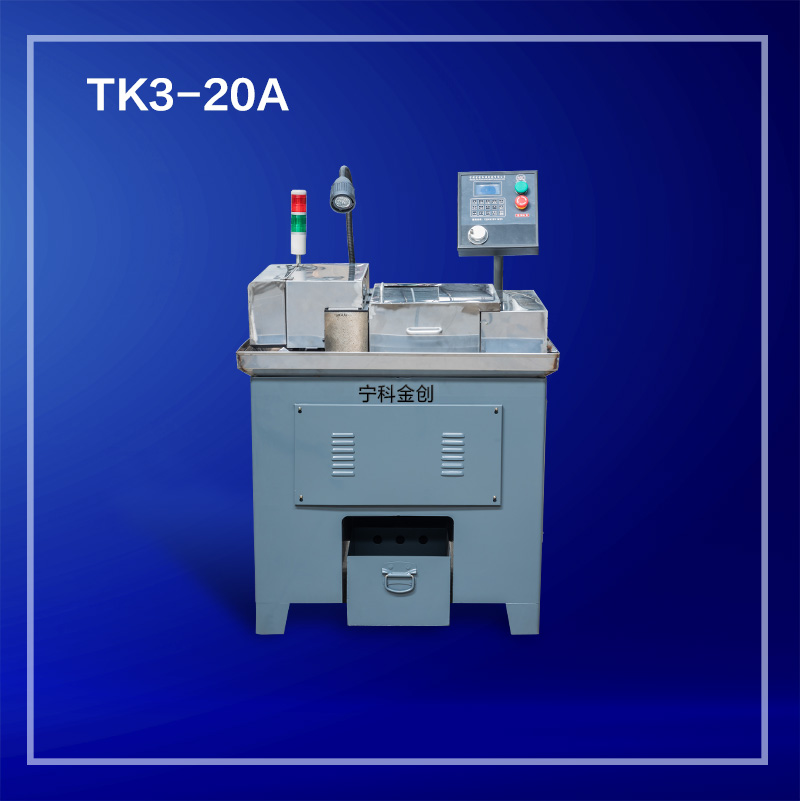

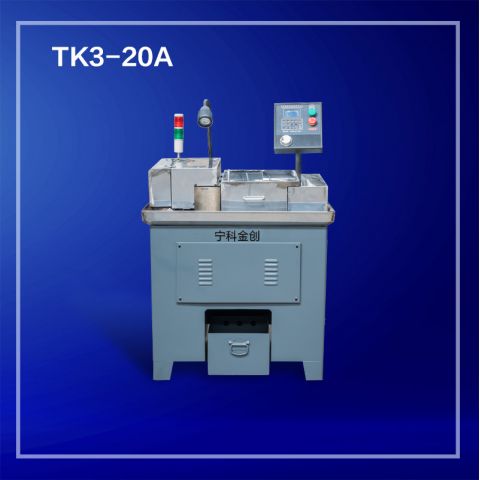

TK3-20A

发布日期:2020-04-10浏览次数:765




品牌:宁科
单价:面议
最小起订量:1
供货总量:100
发货期限:自买家付款之日起 天内发货
有效期至:长期有效

产品详情


TK系列套孔机简介



为了更好的服务客户,解决旧款套孔机加工精度差、生产效率低、工人操作难度大、易撞刀烧刀等问题。我公司经多年生产改进后推出多款TK系列套孔机,以满足不同客户的需求。

TK系列套孔机具有以下特点:

加工精度高:高精度主轴,在工件加工的过程中主轴锥孔跳动≤0.01mm,可以有效保证加工精度,进一步提高了工件的良率。

加工效率更高:TK系列套孔机更换了原有空心步进电机,改用新型电机,最高转速由原来600mm/分钟提高到8000mm/分钟,扭矩提高30%,整体加工时间节省约20%,大幅提高了加工效率。

二代控制系统:优化的二代系统可以实现防撞刀、一键对刀、自动补刀等操作,有效减少加工过程中烧刀、撞刀、套不通等问题。

操作简单方便:操作简单,易上手。没有任何复杂操作,工人只需经过简单培训就能学会,降低用工成本。熟练后每人可同时操作8~12台,极大提高产能。

优化调试过程:电子手轮控制只需简单几步,就能实现装刀和对刀,减少撞刀。解决了工人装刀难、对刀难等问题,节约了大量调试时间,进一步提高了生产效率。

工作强度低:本产品具有高度自动化特点,大量减少了工人手动操作,有效降低了工人的劳动强度。

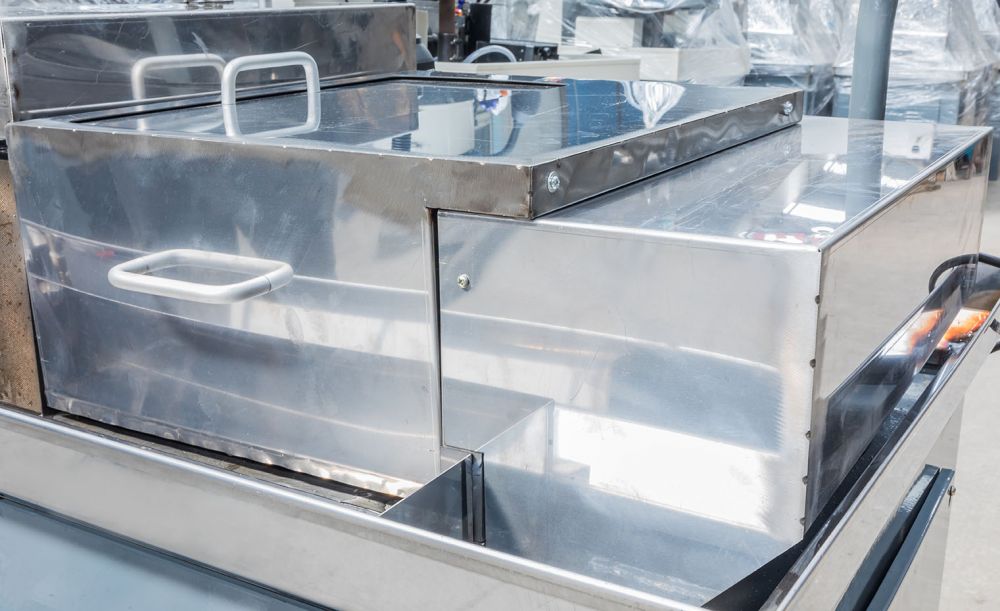

防飞溅更环保:本产品具有半封闭式冷却液防飞溅保护罩,可以有效减少冷却液的飞溅,改善工作环境,使工人更加舒适。

机械寿命长:本产品使用高强度结构设计,机械的核心部件均采用台湾进口钢材精加工而成,具有硬度高、耐腐蚀、不易磨损等特点。

TK套孔系列参数:



参数TK3-20TK3-20ATK3-20BTK2-40TK2-40A
机床尺寸1000*900*900(mm)1000*900*900(mm)1000*900*900(mm)1000*900*900(mm)1000*900*900(mm)
冷却液箱尺寸

600*300*210

(mm)

600*300*210

(mm)

600*300*210

(mm)

600*300*210

(mm)

600*300*210

(mm)

主电机电压380V

380V

380V380V380V
整机功率
1.8KW1.8KW1.8KW1.8KW1.8KW
主电机转速2880r/min2880r/min2880r/min2300r/min2300r/min
滑板行程120mm120mm120mm120mm120mm
最大给进速度600mm7000mm7000mm600mm7000mm
最多工位33333
刀具夹头直径8mm8mm8mm8mm/12mm8mm/12mm
直通工件直径25mm25mm25mm50mm50mm
最大工件直径70mm70mm70mm140mm140mm
夹紧方式手动加紧气动加紧手动加紧手动加紧气动加紧
防油保护罩半封闭全封闭全封闭半封闭全封闭
刀具夹头普通夹头精密夹头精密夹头精密/普通精密/普通
控制方式键盘按动电子手轮电子手轮键盘按动电子手轮
集中供油Ο可选ΟΟ可选
接入气压Ο需要ΟΟ需要

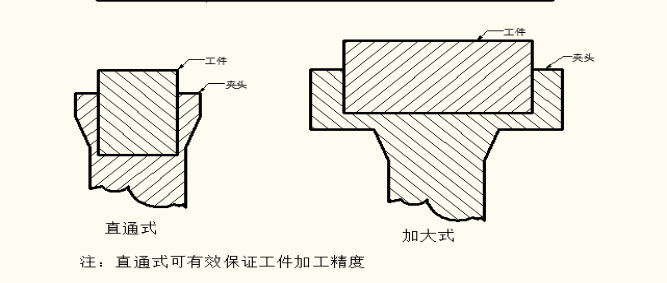

附直通式及加大式工件夹头示意图:



宁波宁科金创机械制造有限公司
